在实际应用过程中,工程管路系统的设计，由于受到各种因素的制约，因此管系的走向和支撑体系往往是相当复杂的。但是，不论一个管系如何复杂，都可以用固定支架将它们划分为一些形状比较简单独立膨胀的管段。例如：直管段、L形管段、Z形管段、II形管段等，再根据这些相对简单的管段来确定管系的变形补偿，选择补偿器(膨胀节)类型。补偿器(膨胀节)的种类很多，正确选型非常重要。管系设计一开始，即在管系走向、支撑体系（包括固定支架、导向支架等）设计的同时，就要综合考虑补偿器(膨胀节)的选型和配置，只有这样才能保证管系的设计完全合理、可靠和经济。

       本厂生产的系列补偿器(膨胀节)中，轴向型补偿器(膨胀节)用以吸收管线的轴向位移；横向型补偿器(膨胀节)用以吸收垂直于补偿器(膨胀节)轴线的横向位移；通用型补偿器(膨胀节)及小拉杆横向型补偿器(膨胀节)可以吸收2-3个方向的位移；角向型补偿器(膨胀节)以两个或三个配套使用，用以吸收单平面一个方向或多个方向的横向变形；万向角型补偿器(膨胀节)，同样也是以2-3个配套使用，可以吸收在空间系统中的多方向的横向位移。

       补偿器(膨胀节)具体选型时，必须考虑的主要因素：

　　1、补偿器(膨胀节)管道公称直径DN棗接口尺寸或法兰标准及其连接尺寸。
　　2、补偿器(膨胀节)工作压力P—应使P≤Pd（设计压力），并对波纹管进行应力评定。
　　3、补偿器(膨胀节)工作温度T—考虑温度修正系数，校核设计温度。
      4、补偿器(膨胀节)材料—取决于介质性质及工作温度。
      5、补偿器(膨胀节)补偿量—注明要补偿位移的方向和大小（轴向、横向、角向）。
　　6、补偿器(膨胀节)寿命—考虑使用年限或大修、更换周期。
      7、是否有承受压力推力的构件—膨胀节压力推力约束机构，这可从约束型与无约束型中选取。

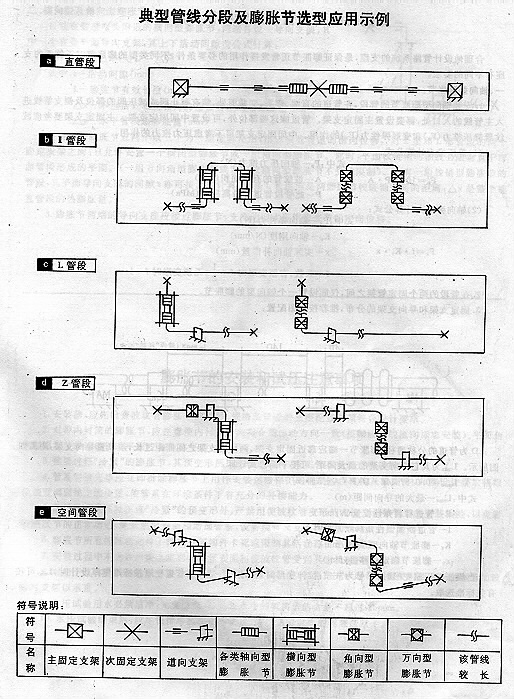

典型管线分段及膨胀节选型应用示例
